多功能電力儀表的RS485通訊用線的經典解讀
發布時間：2018-11-06 瀏覽次數：
隨著電能管理系統、能源管理系統技術的發展，社會對于能耗數據的傳輸?shù)姆€(wěn)定性、安全性的要求也日益提升。當數據傳輸條件相對較為惡劣，例如在高速、遠距離，或者處于干擾強度較大的情況，選擇合適的傳輸介質就顯得尤為重要。多功能電力儀表向能源管理系統的數據采集器傳輸監測到的能耗數據時，多采用阻抗相匹配的RS485/422專用電纜，這對于降低信號的回波反射具有顯著的效果。

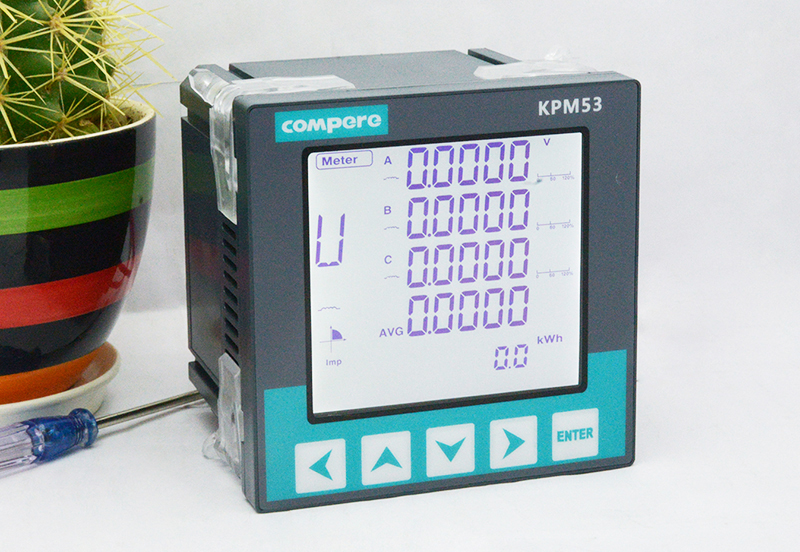

多功能電力儀表的RS485通訊專用屏蔽雙絞線特點：
1.抗干擾性能強：其雙絞對稱、多重隔離屏蔽、鎧裝等獨特的結構，通過正確的接地，提高了信道的抗干擾性能。
2.其靈活的組合形式、多種護套更可適用不同的場合。
3.傳輸距離遠：RS485通訊專用屏蔽雙絞線在理想狀態下的傳輸距離一般為1200米，其高頻低衰減的特性，可實現信號長線傳輸距離最大化。
為什么多功能電力儀表不采用普通網線UTP、STP通訊
嚴格來說，普通網線UTP、STP是可以滿足RS485協議的傳輸要求。但是從其他方面來講，普通網線UTP、STP并不是多功能電力儀表通訊介質的合適方案。先不談，網線的機械強度、環境適應性能。僅從電氣性能來講，一般網線的匹配電阻阻值通常為100歐姆，而RS485要求的匹配電阻的阻值必須在120歐姆以上（如ProfiBus通訊則需要達到150歐姆）。
當數據在高速率傳輸?shù)那闆r下，線路就呈現傳輸線效應，此時負載的匹配電阻必須與輸出相符合，否則，就會導致信號回波反射、系統不能正常工作。即使某些情況下，可以通過在末端并聯匹配電阻等方法來實現阻抗匹配，但長遠來說，一旦該電阻因某種原因改變而會重新發生故障。此外，這種方法還會帶來增大系統功率消耗的弊端。
相關內容：為什么多功能電力儀表多使用RS-485接口
